IMlogoIM-KAKL-I型 標準型ラインディフューザー

アルミ製ラインディフューザーの主流商品。気流の方向を変更可能。オフィスビルや病院などの空調設備に幅広く採用されております。

IM-KAKL-I型 標準型ラインディフューザー

IM-KAKL-I型 標準型ラインディフューザー

吹き出し方向

  • ラインディフューザーの主流製品
  • 気流方向を自由に変えることができます
  • 吸込口としても使用可能です
  • オフィスビル・病院・学校・ホール等一般に幅広く採用されています
■ 外枠材質
アルミ押出型材(A6063S)
焼付塗装
■ 羽根材質
アルミ押出型材(A6063S)
アルマイト仕上げ(黒色)
■ 風量調節ベーン材質
黒色カラー鋼板製(SGCC) 0.6t

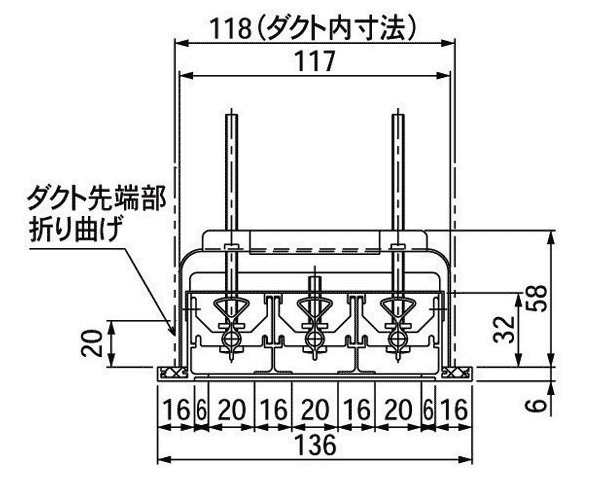

KAKL-1型図面
KAKL-1-B型図面

商品価格一覧

  • 一体型の最大製作寸法はL=2,000mmまでとなっております。それ以上は分割となりますのでご注意ください。
  • 表示価格は定価であり、消費税・送料が別途必要となります。 ※送料
  • :受注生産品

※※ご注意ください※※

弊社製品を無断で掲載しているサイトが確認されております。
弊社の許可無く「アイエム換気口」ブランドの製品を掲載することはご遠慮願います。

KAKLS-I

KAKLS-1

W(ダクト内寸):46(mm)

標準L寸法:1,000~2,000(mm)

標準品(参考価格)
1,000mm  24,200円
1,500mm  33,400円
2,000mm  43,700円
風量調節ベーン付き(参考価格)
1,000mm  32,700円
1,500mm  45,100円
2,000mm  59,000円

KAKLD-I

KAKLD-I

W(ダクト内寸):82(mm)

標準L寸法:1,000~2,000(mm)

標準品(参考価格)
1,000mm  38,100円
1,500mm  54,400円
2,000mm  70,400円
風量調節ベーン付き(参考価格)
1,000mm  51,500円
1,500mm  73,500円
2,000mm  95,100円

KAKLT-I

KAKLT-I

W(ダクト内寸):118(mm)

標準L寸法:1,000~2,000(mm)

標準品(参考価格)
1,000mm  56,500円
1,500mm  83,300円
2,000mm  104,100円
風量調節ベーン付き(参考価格)
1,000mm  76,300円
1,500mm  112,500円
2,000mm  140,600円

KAKLK-I

KAKLK-I

W(ダクト内寸):154(mm)

標準L寸法:1,000~2,000(mm)

標準品(参考価格)
1,000mm  76,700円
1,500mm  106,600円
2,000mm  135,000円
風量調節ベーン付き(参考価格)
1,000mm  103,600円
1,500mm  144,000円
2,000mm  182,300円

施工要領

KAAT-E2-M型図面

■ 取り付け手順

  1. 取付先のダクトを上図のように、あらかじめ折り曲げておいてください。
  2. 取付ビスが取付金具より5mm程度出るようにセットしてください。
  3. ラインディフューザーをダクトに挿入してください。
  4. 取付ビスをプラスドライバーで突き上げてから締め付けてください。

■ 分割の接続方法について

  1. L寸法が2,000mm以上の場合は分割となります。
  2. 上図のように分割された器具の片側に差し込み板が付いていますので、順次取り付けてください。
  3. 端部の器具の取付を先に行います。取付が終われば次の器具を差し込み、継ぎ目の隙間をなるべく少なくするように押しつけながら、取付ビスを仮締めし全体のラインを調節した後、完全に締め付けてください。
