IMlogoIK-B5型 フロア換気口

アルミ製の体育館用フロア換気口。各種サイズすべて防虫アミ付き。調整板付きの換気口もご用意しております。

アルミ製体育館用フロア換気口 IK-B5

アルミ製体育館用フロア換気口 IK-B5

  • 規格寸法外は製作できません。
  • 下張り開口寸法は160×(L-40)mmです。
  • 強度 / 屋内歩行用3.6KN/m2 (360kg/m2)
  • 材質 / アルミニウム製
  • 付属品 / 取付ねじ、ゴムスペーサー

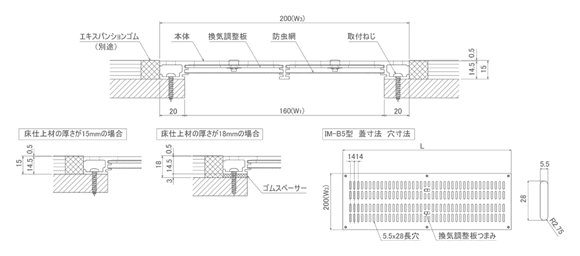

IK-B5N図面
品番 種類 寸法(mm)
定尺L 蓋幅W3 溝幅W1
IK-B5N300 防虫アミ付 300 200 160
IK-B5N600 600 200 160
IK-B5N900 900 200 160
IK-B5ND300 防虫アミ付
+
換気調整板付
300 200 160
IK-B5ND600 600 200 160
IK-B5ND900 900 200 160

注意事項

  1. 長辺側2辺を、必ず根太で受けてください。
  2. 蓋をつなげて使用する場合は、必ず継ぎ目を根太で受けてください。
  3. 換気口本体をシリコンシールで仕上げる場合は、換気調整板が動かなくなる恐れがありますのでご注意ください。
  4. 下張り材の厚さに関係なく、床仕上げ材の厚さが15mmおよび18mmに対応できます。

商品価格一覧

  • 表示価格は定価であり、消費税・送料が別途必要となります。 ※送料
  • :受注生産品

※※ご注意ください※※

弊社製品を無断で掲載しているサイトが確認されております。
弊社の許可無く「アイエム換気口」ブランドの製品を掲載することはご遠慮願います。

防虫アミ付

  • IK-B5N300
    (アミ付)
  • 定価:10,400円
  • IK-B5N600
    (アミ付)
  • 定価:15,700円
  • IK-B5N900
    (アミ付)
  • 定価:21,300円

アミ付+調整板付

  • IK-B5ND300
    (アミ付+調整板付)
  • 定価:12,900円
  • IK-B5ND600
    (アミ付+調整板付)
  • 定価:20,700円
  • IK-B5ND900
    (アミ付+調整板付)
  • 定価:28,500円
