IMlogo床下換気ボックス

立ち上がり基礎部分に取付けて通気口としてご使用いただける床下換気口。防虫アミ付き。嵌め殺し枠なので埋め込んだままコンクリートの流し込みが可能。左官の仕上げが不要なカンタン取り付け。

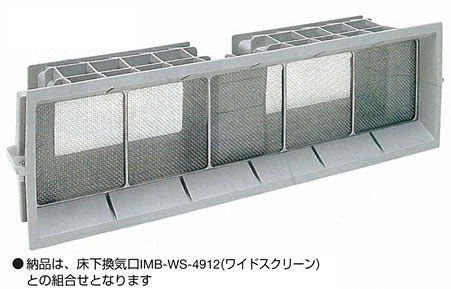

IMB-WBA2-4912 床下換気ボックス

IMB-WBA2-4912 床下換気ボックス

  • 簡単施工の床下換気ボックス
  • 立ち上がり基礎コンクリートの通気口としてオススメ
  • 基礎の型枠が鋼製(メタルホーム)でも木製(コンパネなど)でも設置可能
  • 鉄筋を切らずに施工可能なので手間が省ける
  • 嵌め殺しなので、左官仕上げは不要
  • 基礎天端の仕上げの際、レベラーが開口部でも切れずに流せます
  • 基礎の立ち上がりコンクリート打設前に開口を設けて設置してください
  • 有効換気面積 303.92cm2
  • 建築基準法の「外壁の床下部分には、壁の長さ5m以下ごとに面積300cm2以上の換気孔を設ける。」に合致した床下換気金物
■ 網目
1.8mm(空間率69.44%) 基準線径:0.36mm±0.008

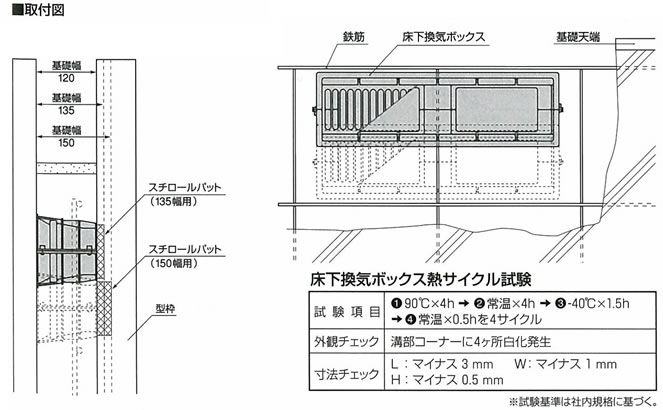

床下換気ボックス図面
■ 使用方法
取り付けは、立ち上がり型枠を組む前に行ってください。
本体側面の固定穴を利用し、鉄筋に番線などで十分に固定してください。
基礎幅が135、150mmの場合は、別売りのスチールパッドを本体の裏面に差し込んで使用してください。
■ 注意事項
スチロールパッド(別売り)は本体1台につき2個必要です。
施工前に本体の上下を確認してください。
コンクリート打設時の圧力で動かないようにしっかりと固定してください。
コンクリート打設時、本体下部に空気層ができないようにコンクリートバイブレーターなどで十分流してください。
現場で防腐・防蟻措置を行う場合は、換気口本体に薬剤が付着しないよう注意してください。腐食や劣化の原因となる場合があります。
放り投げたり乱暴に扱うと破損や変形する恐れがあります。
火気には近づけないでください。
  • 表示価格は定価であり、消費税・送料が別途必要となります。 ※送料
  • :受注生産品

標準品

  • IMB-WBA2-4912
  • 定価:7,000円
  • IMB-BA2-135SP
    基礎幅135mm用スチロールパッド
  • 定価:500円
  • IMB-BA2-150SP
    基礎幅150mm用スチロールパッド
  • 定価:500円

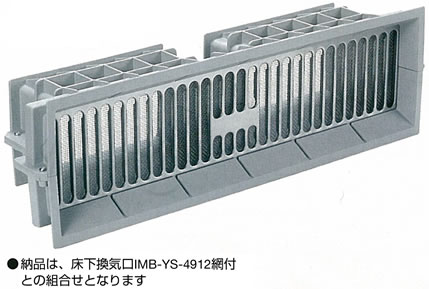

IMB-BA2-4912網付 床下換気ボックス

IMB-BA2-4912網付 床下換気ボックス

  • 簡単施工の床下換気ボックス
  • 立ち上がり基礎コンクリートの通気口としてオススメ
  • 基礎の型枠が鋼製(メタルホーム)でも木製(コンパネなど)でも設置可能
  • 鉄筋を切らずに施工可能なので手間が省ける
  • 嵌め殺しなので、左官仕上げは不要
  • 基礎天端の仕上げの際、レベラーが開口部でも切れずに流せます
  • 基礎の立ち上がりコンクリート打設前に開口を設けて設置してください
  • 有効換気面積 212.7cm2
■ 網目
1.8mm(空間率70%)

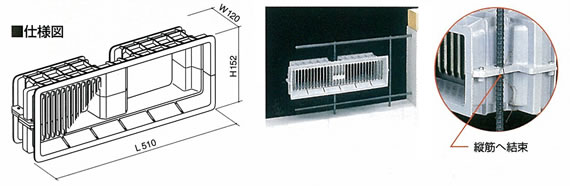

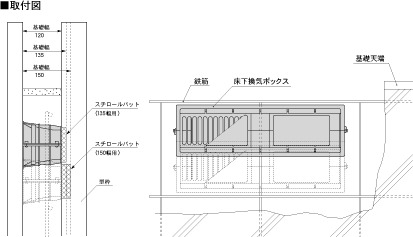

床下換気ボックス図面
■ 使用方法
取り付けは、立ち上がり型枠を組む前に行ってください。
本体側面の固定穴を利用し、鉄筋に番線などで十分に固定してください。
基礎幅が135、150mmの場合は、別売りのスチールパッドを本体の裏面に差し込んで使用してください。
■ 注意事項
スチロールパッド(別売り)は本体1台につき2個必要です。
施工前に本体の上下を確認してください。
コンクリート打設時の圧力で動かないようにしっかりと固定してください。
コンクリート打設時、本体下部に空気層ができないようにコンクリートバイブレーターなどで十分流してください。
現場で防腐・防蟻措置を行う場合は、換気口本体に薬剤が付着しないよう注意してください。腐食や劣化の原因となる場合があります。
放り投げたり乱暴に扱うと破損や変形する恐れがあります。
火気には近づけないでください。
  • 表示価格は定価であり、消費税・送料が別途必要となります。 ※送料
  • :受注生産品

標準品

  • IMB-BA2-4912網付
  • 定価:4,800円
  • IMB-BA2-135SP
    基礎幅135mm用スチロールパッド
  • 定価:500円
  • IMB-BA2-150SP
    基礎幅150mm用スチロールパッド
  • 定価:500円

スチロールパッド

スチロールパッド

  • スチロールパッド(別売り)は本体1台につき2個必要です。
  • 取り付けは、立ち上がり型枠を組む前に行ってください。
  • 本体側面の固定穴を利用し、鉄筋に番線などで十分に固定してください。
  • 基礎幅が135、150mmの場合は、別売りのスチールパッドを本体の裏面に差し込んで使用してください。
  • 表示価格は定価であり、消費税・送料が別途必要となります。 ※送料
  • :受注生産品

標準品

  • IMB-BA2-135SP
    基礎幅135mm用スチロールパッド
  • 定価:500円
  • IMB-BA2-150SP
    基礎幅150mm用スチロールパッド
  • 定価:500円
