IM-S-CFN / IM-S-CFND-C

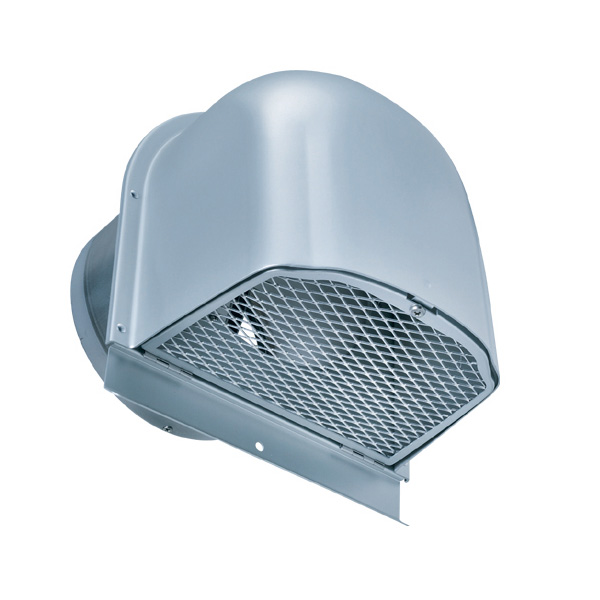

アルミ製の丸型深型フード換気口。ガラリ部は7×14のラス網で開閉も可能。水切り付き。オプションで塗装付きも可能です。
IM-S-CFN
- アルミ製
- 外壁用アルミ換気口
- 4x8ラス網付き
- 深型フード
- 下部開閉型
- アルマイト仕上げ
| 品番 | 寸法(mm) | ||||||
|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | |
| IM-S-CFN50 | 48 | 182 | 149 | 92 | 40 | 11 | 30 |
| IM-S-CFN65 | 62 | 182 | 149 | 92 | 40 | 11 | 30 |
| IM-S-CFN75 | 72 | 182 | 149 | 92 | 40 | 11 | 20 |
| IM-S-CFN100 | 97 | 182 | 149 | 92 | 40 | 11 | 20 |
| IM-S-CFN125 | 120 | 238 | 201 | 132 | 50 | 12 | 20 |
| IM-S-CFN150 | 145 | 238 | 201 | 132 | 50 | 12 | 20 |
| IM-S-CFN175 | 170 | 290 | 242 | 177 | 65 | 12 | 23 |
| IM-S-CFN200 | 195 | 290 | 242 | 177 | 75 | 12 | 23 |
| IM-S-CFN225 | 220 | 425 | 320 | 235 | 75 | 15 | 28 |
| IM-S-CFN250 | 245 | 425 | 320 | 235 | 75 | 15 | 28 |
| IM-S-CFN300 | 295 | 425 | 320 | 235 | 75 | 15 | 28 |
| IM-S-CFNK125-VP | 122 | 238 | 201 | 132 | 50 | 12 | 20 |
| IM-S-CFNK125-VM | 128 | 238 | 201 | 132 | 50 | 12 | 20 |
商品価格一覧
- 表示価格は定価であり、消費税・送料が別途必要となります。 ※送料
- 塗装付きをご希望の場合は、別途調色料代がかかります。お見積致しますのでこちらからお問合せ下さい。
- 塗装付きは、日本塗料工業会の番号にてお願いいたします。
- 受：受注生産品
↓↓ タブをクリックすると仕様ごとの金額一覧に切り替えることができます ↓↓
標準品
- 品番：IM-S-CFN50受
- 定価：9,600円
- 品番：IM-S-CFN65受
- 定価：9,600円
- 品番：IM-S-CFN75受
- 定価：9,700円
- 品番：IM-S-CFN100受
- 定価：9,900円
- 品番：IM-S-CFN125受
- 定価：13,700円
- 品番：IM-S-CFN150受
- 定価：13,900円
- 品番：IM-S-CFN175受
- 定価：29,600円
- 品番：IM-S-CFN200受
- 定価：31,600円
- 品番：IM-S-CFN225受
- 定価：52,800円
- 品番：IM-S-CFN250受
- 定価：51,900円
- 品番：IM-S-CFN300受
- 定価：64,800円
- 品番：IM-S-CFNK125-VP受
2管路管用 - 定価：12,900円
- 品番：IM-S-CFNK125-VM受
2管路管用 - 定価：12,900円
塗装付き
- 品番：IM-S-CFN50P受
- 定価：11,900円
- 品番：IM-S-CFN65P受
- 定価：11,900円
- 品番：IM-S-CFN75P受
- 定価：12,000円
- 品番：IM-S-CFN100P受
- 定価：12,300円
- 品番：IM-S-CFN125P受
- 定価：17,000円
- 品番：IM-S-CFN150P受
- 定価：17,200円
- 品番：IM-S-CFN175P受
- 定価：33,900円
- 品番：IM-S-CFN200P受
- 定価：35,800円
- 品番：IM-S-CFN225P受
- 定価：66,900円
- 品番：IM-S-CFN250P受
- 定価：65,900円
- 品番：IM-S-CFN300P受
- 定価：86,000円
- 品番：IM-S-CFNK125-VPP受
2管路管用 - 定価：16,300円
- 品番：IM-S-CFNK125-VMP受
2管路管用 - 定価：16,300円
IM-S-CFXD-C防火ダンパー付き
- アルミ製
- 防火ダンパー付き
- 外壁用アルミ換気口
- 4x8ラス網付き
- 深型フード
- 下部開閉型
- アルマイト仕上げ
| 品番 | 寸法(mm) | ||||||
|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | |
| IM-S-CFND75C | 72 | 182 | 149 | 92 | 50 | 11 | 20 |
| IM-S-CFND100C | 97 | 182 | 149 | 98 | 65 | 11 | 20 |
| IM-S-CFND125C | 122 | 238 | 201 | 132 | 71 | 12 | 20 |
| IM-S-CFND150C | 147 | 238 | 201 | 132 | 95 | 12 | 20 |
| IM-S-CFND175C | 172 | 290 | 242 | 177 | 105 | 12 | 23 |
| IM-S-CFND200C | 197 | 290 | 242 | 177 | 115 | 12 | 23 |
商品価格一覧
- 表示価格は定価であり、消費税・送料が別途必要となります。 ※送料
- 塗装付きをご希望の場合は、別途調色料代がかかります。お見積致しますのでこちらからお問合せ下さい。
- 塗装付きは、日本塗料工業会の番号にてお願いいたします。
- 受：受注生産品
↓↓ タブをクリックすると仕様ごとの金額一覧に切り替えることができます ↓↓
標準品
- 品番：IM-S-CFND75C受
- 定価：12,800円
- 品番：IM-S-CFND100C受
- 定価：12,800円
- 品番：IM-S-CFND125C受
- 定価：18,100円
- 品番：IM-S-CFND150C受
- 定価：18,400円
- 品番：IM-S-CFND175C受
- 定価：38,100円
- 品番：IM-S-CFND200C受
- 定価：40,700円
塗装付き
- 品番：IM-S-CFND75CP受
- 定価：15,000円
- 品番：IM-S-CFND100CP受
- 定価：15,000円
- 品番：IM-S-CFND125CP受
- 定価：21,400円
- 品番：IM-S-CFND150CP受
- 定価：21,700円
- 品番：IM-S-CFND175CP受
- 定価：42,300円
- 品番：IM-S-CFND200CP受
- 定価：44,900円
