ＩＭＴ-床下換気口型枠サンドイッチ

型枠サンドイッチアダプター

アダプターなしで４寸布基礎に
アダプターを付けて５寸布基礎に使用

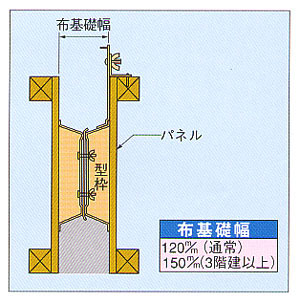

布基礎巾
120ｍｍ(通常)
150ｍｍ(3階建て以上)
　
  • 天端から大きく切り欠き換気口を設ける在来工法は基礎全体の弱体化を招き、耐震構造的にも好ましいものではありません。
    サンドイッチ型枠を使うと、中間換気口を一発で仕上げることができます。
  • この型枠を使った場合、床下換気口の開口部が外側に向かってラッパ状の勾配が付き、雨水の吹き込みを防ぐことができます。
  • 型枠が中心で二つに分割しますので、換気口の取り付け作業が容易にできます。
  • 市販されている各種スチール基礎枠、一般木製コンパネ基礎枠にも対応します。
  • 換気口寸法 150×400 と 200×400 に対応します。

    • 材質 JIS-G3302-SGCD2（絞り用2種）

    床下換気口型枠サンドイッチ　仕様一覧
    種類
    サイズ
    (mm)
    商品
    コード
    梱包
    重量
    (kg/C)
    設計価格
    (円)
    型枠サンドイッチ
    150×400風窓用
    		1.6×150×400変型 BA1540 4個/C 19.6
    @5,600
    (1個あたり)
    型枠サンドイッチ
    200×400風窓用
    		1.6×200×400変型 BA1240 4個/C 22.6
    @5,600
    (1個あたり)
    型枠アダプター
    150×400風窓用
    		150×400 BA1541 10個/C 12.8
    @2,500
    (1個あたり)
    型枠アダプター
    200×400風窓用
    		200×400 BA1241 10個/C 14.0
    @2,500
    (1個あたり)
