アイエム換気口だからできた、
アルミドアとガラリの一体型製品が登場。

これまで多種多様なドア用ガラリを製造・販売してまいりましたが、今回ドア全面にガラリを採用したアルミ框ドアの販売を開始しました。多様な企画サイズとともに、お客様が必要とされる仕様・寸法・形状を自由に選びオプションも追加できる、オーダーサイズも可能となっております。


  • 枠付きでの販売なので開口に取付けるだけのカンタン施工。ちょっとしたドアの交換などに最適。
  • バリエーションも豊富で、中桟有り・無しや片開き・両開き、面板の種類など、多彩な仕様からお選びいただけます。
MATcharacter

1.ドアの種類を選ぶ

最初に片開き・両開き・親子開き・小扉のなかから、そのドアの構成を選びます。
中間に桟(中桟)を入れたい場合は中桟ありに、大きな視界を確保したい場合は中桟なしにするなど、
お客様の好みに合せてドアの種類を選択して下さい。


TYPE-A
片開き -中桟なし-
TYPE-A
参考価格
TYPE-B
片開き -中桟あり-
TYPE-B
参考価格
TYPE-C
両開き -中桟なし-
TYPE-C
参考価格
TYPE-D
両開き -中桟あり-
TYPE-D
参考価格

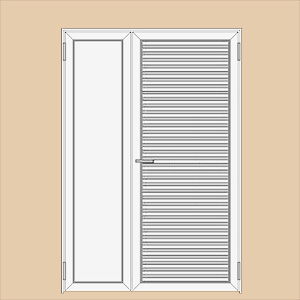

TYPE-E
親子扉 -中桟なし-
TYPE-E
参考価格

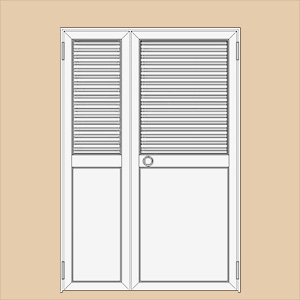

TYPE-F
親子扉 -中桟あり-
TYPE-F
参考価格
TYPE-G
親子扉 -親のみ中桟あり-
TYPE-G
参考価格
TYPE-H
親子扉 -子のみ中桟あり-
TYPE-H
参考価格

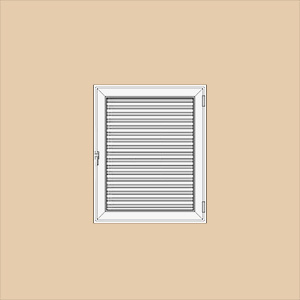

TYPE-I
小扉
TYPE-i
参考価格

2.ドアの寸法とセット内容を選ぶ

弊社のアルミ框ドアは、枠(下のイラストで赤く塗ってある部分)と扉がセットになっており、枠を組立ててから開口部に取付け、ドア本体を枠に吊込むようになっています。また、ご注文いただく寸法は、枠の外寸法をご指定ください。その際にドアを取付ける開口部の寸法よりも若干小さめの寸法でご注文ください。
取手の位置は、片開き・親子・両開きは、床面から1,000mmの位置、小扉はH寸法のセンターとなっています。


三方枠

三方枠


四方枠

四方枠

製作可能寸法(mm)

  W H
片開き 400~1,000 1,400~2,130
両開き 800~2,030 1,400~2,130
親子扉 1,000~1,350 1,400~2,130
小扉 400~960 400~1,400

セット内容

面板

山型ガラリ

羽根が山のような形状になっています。
開口率:30%になります。

片流れガラリ

羽根がZ型になっています。
開口率:50%になります。

その他の面板
  • 透明フロートガラス
  • 透明強化ガラス
  • アミ入りガラス
  • 合わせガラス
  • 透明ポリカ
  • 透明アクリル
  • 色付き透明アクリル
  • 腰パネル(シルバーフラット)

※中桟なし仕様の場合は「透明フロートガラス」はご選択頂けません。

開き勝手
右開き
右開き
左開き
左開き
両開き(右親)
右開き
両開き(左親)
左開き
外枠
3方枠 4方枠
ウイング※小扉のみ


ウイングとは、扉の枠を正面から固定できるようにするためのフランジのことです。小扉の場合はウイング付きを選択できます。ウイングは枠の表側(開く側)、裏側(閉じる側)のどちらにつけるかを選択できます。

取手

レバーハンドル

レバーハンドル

丸ノブ

丸ノブ

※中桟なしの場合は選択できません。

カムラッチ(小扉のみ)

カムラッチ

小扉レバーハンドル

小扉レバーハンドル<

3.ドアのオプションを選ぶ


ドアクローザー

油圧の力でドアを自動的に閉めるための装置です。表付けか裏付けをご選択頂けます。

裏付け 表付け
裏付け 表付け

鍵(シリンダー・サムターン)

標準仕様には鍵(シリンダー・サムターン)が付いていません。鍵が必要な方はオプションで鍵を選択してください。
(小扉でカムラッチハンドルを選択した場合はシリンダーしか選択できません。)

鍵付きレバーハンドル 鍵付き丸ノブ
鍵付きレバーハンドル 鍵付き丸ノブ シリンダー
シリンダー
サムターン
サムターン

ズレゴム

アルミ框ドアの標準仕様にはズレゴム(ドア下部の隙間埋め)が付いていません。必要な方はオプションでズレゴムを選択してください。
(ズレゴムが選択できるのは3方枠の場合のみです。ズレゴムはドアの裏側に付きます。)

ズレゴムなし ズレゴムあり
ズレゴムなし ズレゴムあり

ドアの取付け方法

ズレゴムなし ズレゴムなし ズレゴムなし
1)ここにアルミ框ドアを取付けます。 2)外枠を組み立てます。 3)組み立てた外枠を開口に取付けます。水準器、下げ振りを使って慎重に!
ズレゴムなし ズレゴムなし
4)扉を吊りこみます。ラッチが掛かるか、枠と扉の隙間は正しい寸法になっているか確認します。 5)アルミ框ドア完成です!

枠の形状

枠の形状はこのイラストのようになっていて、タッピングネジで壁の開口部に固定します。枠固定用のネジ穴はすべて工場であけ、取付け用のネジ類は付属品として出荷しています。


枠の形状


枠の寸法、扉の厚み

ドアの枠の詳細寸法、ドアの厚みは図のようになっています。(ウイング付は小扉のみ選択可能です。)


枠の寸法、扉の厚み


価格表

  • このページに掲載している製品はカート販売からのみとなっており、その他の方法ではご購入いただけません。
  • また、表示している製品については、他の割引サービスが適用されません。
  • 掲載内容は予告なく変更・終了することがございますので、あらかじめご了承ください。
TYPE-A
片開き -中桟なし-
TYPE-A
ドアの仕様と寸法
  • 面板:山形ガラリ
  • 開き:右開き
  • 枠:3方枠
  • 取手:レバーハンドル
  • W:788mm (開口寸法)
  • H:1,904mm (開口寸法)
ドアのオプション
  • ドアクローザー:裏付け
  • 鍵:なし
  • ズレゴム:あり
ドアの仕様と寸法
  • 面板:山形ガラリ
  • 開き:右開き
  • 枠:4方枠
  • 取手:レバーハンドル
  • W:788mm (開口寸法)
  • H:1,904mm (開口寸法)
ドアのオプション
  • ドアクローザー:裏付け
  • 鍵:なし
  • ズレゴム:なし
《ネット特別価格》
106,400円
《ネット特別価格》
108,600円
TYPE-B
片開き -中桟あり-
TYPE-B
ドアの仕様と寸法
  • 面板:(上)山形ガラリ、
    (下)シルバーフラット
  • 開き:右開き
  • 枠:3方枠
  • 取手:レバーハンドル
  • W:788mm (開口寸法)
  • H:1,904mm (開口寸法)
ドアのオプション
  • ドアクローザー:裏付け
  • 鍵:なし
  • ズレゴム:あり
ドアの仕様と寸法
  • 面板:(上)山形ガラリ、
    (下)シルバーフラット
  • 開き:右開き
  • 枠:4方枠
  • 取手:レバーハンドル
  • W:788mm (開口寸法)
  • H:1,904mm (開口寸法)
ドアのオプション
  • ドアクローザー:裏付け
  • 鍵:なし
  • ズレゴム:なし
《ネット特別価格》
97,700円
《ネット特別価格》
99,800円
TYPE-C
両開き -中桟なし-
TYPE-C
ドアの仕様と寸法
  • 面板:山形ガラリ
  • 開き:右開き
  • 枠:3方枠
  • 取手:レバーハンドル
  • W:1,692mm (開口寸法)
  • H:1,904mm (開口寸法)
ドアのオプション
  • ドアクローザー:裏付け
  • 鍵:なし
  • ズレゴム:あり
ドアの仕様と寸法
  • 面板:山形ガラリ
  • 開き:右開き
  • 枠:4方枠
  • 取手:レバーハンドル
  • W:1,692mm (開口寸法)
  • H:1,904mm (開口寸法)
ドアのオプション
  • ドアクローザー:裏付け
  • 鍵:なし
  • ズレゴム:なし
《ネット特別価格》
207,000円
《ネット特別価格》
201,600円
TYPE-D
両開き -中桟あり-
TYPE-D
ドアの仕様と寸法
  • 面板:(上)山形ガラリ、
    (下)シルバーフラット
  • 開き:右開き
  • 枠:3方枠
  • 取手:レバーハンドル
  • W:1,692mm (開口寸法)
  • H:1,904mm (開口寸法)
ドアのオプション
  • ドアクローザー:裏付け
  • 鍵:なし
  • ズレゴム:あり
ドアの仕様と寸法
  • 面板:(上)山形ガラリ、
    (下)シルバーフラット
  • 開き:右開き
  • 枠:4方枠
  • 取手:レバーハンドル
  • W:1,692mm (開口寸法)
  • H:1,904mm (開口寸法)
ドアのオプション
  • ドアクローザー:裏付け
  • 鍵:なし
  • ズレゴム:なし
《ネット特別価格》
187,800円
《ネット特別価格》
182,600円
TYPE-E
親子扉 -中桟なし-
TYPE-E
ドアの仕様と寸法
  • 親面板:山形ガラリ
  • 子面板:山形ガラリ
  • 開き:右開き
  • 枠:3方枠
  • 取手:レバーハンドル
  • W:1,240mm (開口寸法)
  • H:1,904mm (開口寸法)
ドアのオプション
  • ドアクローザー:裏付け
  • 鍵:なし
  • ズレゴム:あり
ドアの仕様と寸法
  • 親面板:山形ガラリ
  • 子面板:山形ガラリ
  • 開き:右開き
  • 枠:4方枠
  • 取手:レバーハンドル
  • W:1,240mm (開口寸法)
  • H:1,904mm (開口寸法)
ドアのオプション
  • ドアクローザー:裏付け
  • 鍵:なし
  • ズレゴム:なし
《ネット特別価格》
188,400円
《ネット特別価格》
182,100円
TYPE-F
親子扉 -中桟あり-
TYPE-F
ドアの仕様と寸法
  • 親面板:(上)山形ガラリ、
    (下)シルバーフラット
  • 子面板:(上)山形ガラリ、
    (下)シルバーフラット
  • 開き:右開き
  • 枠:3方枠
  • 取手:レバーハンドル
  • W:1,240mm (開口寸法)
  • H:1,904mm (開口寸法)
ドアのオプション
  • ドアクローザー:裏付け
  • 鍵:なし
  • ズレゴム:あり
ドアの仕様と寸法
  • 親面板:(上)山形ガラリ、
    (下)シルバーフラット
  • 子面板:(上)山形ガラリ、
    (下)シルバーフラット
  • 開き:右開き
  • 枠:4方枠
  • 取手:レバーハンドル
  • W:1,240mm (開口寸法)
  • H:1,904mm (開口寸法)
ドアのオプション
  • ドアクローザー:裏付け
  • 鍵:なし
  • ズレゴム:なし
《ネット特別価格》
173,400円
《ネット特別価格》
167,100円
TYPE-G
-親のみ中桟あり-
TYPE-G
ドアの仕様と寸法
  • 親面板:(上)山形ガラリ、
    (下)シルバーフラット
  • 子面板:山形ガラリ
  • 開き:右開き
  • 枠:3方枠
  • 取手:レバーハンドル
  • W:1,240mm (開口寸法)
  • H:1,904mm (開口寸法)
ドアのオプション
  • ドアクローザー:裏付け
  • 鍵:なし
  • ズレゴム:あり
ドアの仕様と寸法
  • 親面板:(上)山形ガラリ、
    (下)シルバーフラット
  • 子面板:山形ガラリ
  • 開き:右開き
  • 枠:4方枠
  • 取手:レバーハンドル
  • W:1,240mm (開口寸法)
  • H:1,904mm (開口寸法)
ドアのオプション
  • ドアクローザー:裏付け
  • 鍵:なし
  • ズレゴム:なし
《ネット特別価格》
178,100円
《ネット特別価格》
171,800円
TYPE-H
-子のみ中桟あり-
TYPE-H
ドアの仕様と寸法
  • 親面板:山形ガラリ
  • 子面板:(上)山形ガラリ、
    (下)シルバーフラット
  • 開き:右開き
  • 枠:3方枠
  • 取手:レバーハンドル
  • W:1,240mm (開口寸法)
  • H:1,904mm (開口寸法)
ドアのオプション
  • ドアクローザー:裏付け
  • 鍵:なし
  • ズレゴム:あり
ドアの仕様と寸法
  • 親面板:山形ガラリ
  • 子面板:(上)山形ガラリ、
    (下)シルバーフラット
  • 開き:右開き
  • 枠:4方枠
  • 取手:レバーハンドル
  • W:1,240mm (開口寸法)
  • H:1,904mm (開口寸法)
ドアのオプション
  • ドアクローザー:裏付け
  • 鍵:なし
  • ズレゴム:なし
《ネット特別価格》
183,800円
《ネット特別価格》
177,500円
TYPE-I
小扉
TYPE-i
ドアの仕様と寸法
  • 面板:山形ガラリ
  • 開き:右開き
  • 取手:カムラッチ
  • ウイング:表付
  • W:600mm (開口寸法)
  • H:600mm (開口寸法)
ドアのオプション
  • 鍵:なし

《ネット特別価格》
38,900円
