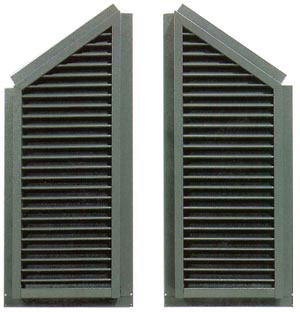

妻面換気口 TN-D ファジー型 6寸勾配
準防用ダンパー付の裏面
外部火災による熱風等によって温度が72度になると、ヒューズが切れることによってバネとダンパーの働きで開口部を閉鎖します。
  • 小屋裏の換気を促進させ室内の高温と多湿を防ぎ、結露による“カビ”や“木材腐朽菌”の発生を止める効果があります。欧米感覚のドーマーを取り入れた切妻屋根部に使用します。
  • 四重構造により、雨水の小屋裏への吹き込みを防ぎます。また、ステンレスメッシュがセットされており、防虫効果があります。内パネルメッシュに付着した水滴は、受け皿から壁の外に流す安心構造です。
  • 高さは1660mm以内での特寸も承ります。
  • 幅は特注として300mmもございます。その場合の高さは990mm以内での特寸も承ります。
  • この製品は、勾配の対応も致しますのでお気軽にお問い合わせください。
  • 印の製品は準防用ダンパー付きです。
  •

    材質
    厚膜ウレタン塗装鋼板(ZAM)

    防虫ダンパーパネル=ステンレス JIS-G4305 SUS304 2B
    防虫網=ステンレス JIS-G4309 W-1 (メッシュ#16)



    妻面換気口 TN-Dタイプ (ファジー型 6寸勾配) 仕様一覧
    品番
    種類
    有効換気面積
    サイズ(mm)
    梱包
    重量(kg/c)
    定価
    TN-D型
    (マイルド三角屋根型)

    ホワイト
    ブラウン

    420cu
    260×900
    1枚/c
    3.2
    141,500
    TN-DFD型
    (マイルド三角屋根型)

    ホワイト
    ブラウン

    420cu
    260×900
    1枚/c
    4.2
    15,8500
    は準防用ダンパー付きです。
